Cochecillo con célula fotoeléctrica y transistor

Propuesta de trabajo

Diseñar y construir un cochecillo que sea controlado por la luz de una linterna. El coche se pone en funcionamiento cuando la luz incide sobre la célula, parándose a medida que se va oscureciendo.

Solución adoptada

  • Circuitor eléctrico.
Los operadores electrónicos que vamos a utilizar en este proyecto son el transistor y la célula fotoeléctrica. (Concretamente hemos utilizado la célula LDR  y el transistor 2N2222). El circuito electrónico será el siguiente:
Circuito con LDR y transistor
Lista de componentes

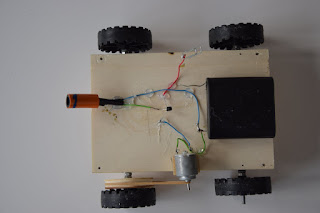

Cochecillo con ldr

Detalle LDR
  •  Sistema de transmisión
 El sistema de transmisión utilizado en este cochecillo ha sido el de transmisión por correa, dada su facilidad para se implementado en la maqueta y los buenos resultados que hemos obtenidos en proyectos de este tipo.

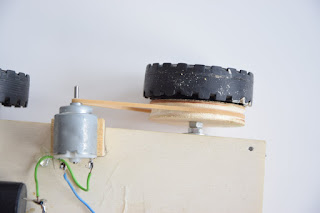

Sistema de transmisión por correa
 La polea se coloca en el exterior del chasis, lo cual nos va a permitir cambiar la correa sin tener que desmontar ningún elemento del coche si fuese necesario sustituirla.

Sistema de transmisión por correa

  • Estructura resistente (chasis)
Para la fabricación del chasis hemos seguido los pasos descritos en la siguiente entrada ¿Cómo fabricar un coche?.
