BELEN Cavite

Este es el fabuloso Belen que han construido nuestros alumnos en clase de Plastica y Visual, junto con sus profesoras. Todas las figuras las han realizado con plastilina y las casas con carton y materiales reciclados que ellos han aportado.

Belen Cavite

Atenuador con potenciometro

Con muy poco dinero y esfuerzo se puede montar este atenuador que permitirá regular el brillo de una o varias lámparas ya sea para la iluminación de un ambiente o para un simple velador o lámpara de pié.

El elemento activo de este proyecto es un triac el cual es comandado por el potenciómetro a través del diodo DIAC, que es del tipo 3202. El triac puede ser montado sin disipador para cargas de hasta 100w, pero pasada esa potencia se hace indispensable el uso de uno. El potenciómetro conviene que sea lineal, para que el brillo varíe en forma pareja a lo largo de todo el cursor. El uso de la llave del pote se hace para conmutar la entrada de corriente. Recuerde ser muy precavido dado que está trabajando con la tensión de red sin aislar.

LISTA DE COMPONENTES

  • Potenciometro de 250 k.
  • 2 resistencias de 8k2.
  • Condensador 100 nF/400 v.
  • Condensador 47 nF/400 v.
  • Diac.
  • Triac BT139.
  • 2 espadines .
Triac BT139. Características

DISEÑO REALIZADO



Montaje realizado para probar el circuito. No olvidar colocar un disipador en el triac.



AMPLIFICADOR DE 10W

Este amplificador es ideal para colocarlo en parlantes de medio tamaño y usarlo para un reproductor portátil de CD.


Con sólo un circuito integrado como elemento activo y una fuente simple de entre 8 y 18 volts este circuito es capaz de proporcionar hasta 10W de potencia sobre una carga que puede estar comprendida entre 2 y 8 ohms.

Como es lógico el circuito integrado, un TDA2003, debe ser colocado con un adecuado disipador de calor para evitar daños a sus componentes internos por sobretemperatura en la cápsula.

A máxima potencia el circuito necesita 2A para trabajar correctamente.

Los 10W se obtienen en el punto óptimo de trabajo con una fuente de 12V 2A y una carga de 4 ohms. La entrada debe ser de al menos 1Vpp para lograr este rendimiento.

Un posible diseño realizado por mi y probado seria el siguiente:

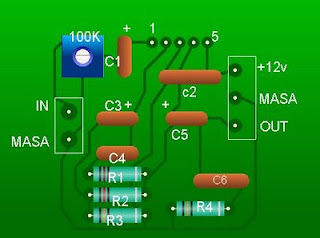

Cara de componentes



Cara de pistas

No hay que olvidar el instalar un disipador en el TDA2003, ya que si no se nos puede quemar.



SEPARAR PARA RECICLAR

Los plásticos, unidad elaborada por la editorial SM, muy concisa y clara sobre este tipo de material.

Hoy día en el mundo, el plástico se ha fabricado con la finalidad de satisfacer las necesidades del hombre en la vida cotidiana que en siglos anteriores no se podía realizar. La palabra plástico se usó originalmente como adjetivo para denotar un cierto grado de movilidad y facilidad para adquirir cierta forma.

Los plásticos proporcionan el balance necesario de propiedades que no pueden lograrse con otros materiales por ejemplo: color, poco peso, tacto agradable y resistencia a la degradación ambiental y biológica.

Es fácil percibir cómo los desechos plásticos, por ejemplo de envases de líquidos como el aceite de cocina, no son susceptibles de asimilarse de nuevo en la naturaleza, porque su material tarda aproximadamente unos 500 años en degradarse.

Ante esta realidad, se ha establecido el reciclaje de tales productos de plástico, que ha consistido básicamente en recolectarlos, limpiarlos, seleccionarlos por tipo de material y fundirlos de nuevo para usarlos como materia prima adicional, alternativa o sustituta para el moldeado de otros productos.


De esta forma la humanidad ha encontrado una forma adecuada para evitar la contaminación de productos que por su composición, materiales o componentes, no son fáciles de desechar de forma convencional.

Se pueden salvar grandes cantidades de recursos naturales no renovables cuando en los procesos de producción se utilizan materiales "reciclados". Los recursos renovables, como los árboles, también pueden ser salvados. La utilización de productos reciclados disminuye el consumo de energía. Cuando se consuman menos combustibles fósiles,se generará menos CO2 y por lo tanto habrá menos lluvia ácida y se reducirá el efecto invernadero.

En el aspecto financiero, se puede decir que el reciclaje puede generar muchos empleos. Se necesita una gran fuerza laboral para recolectar los materiales aptos para el reciclaje y para su clasificación. Un buen proceso de reciclaje es capaz de generar ingresos.

Por lo anterior expuesto, se hace ineludible mejorar y establecer nuevas tecnologías en cuanto a los procesos de recuperación de plásticos y buscar solución a este problema tan nocivo para la sociedad y que día a día va en aumento deteriorando al medio ambiente.
